产品详情

product details

规格参数:

产品型号:TF-15×15

额定电压电流:参数配置 :Plastic Parts:LCP/UL 94V-0 /复位

接触电阻:1.Rating : DC 5V 0.5A

绝缘电阻:2.Contact Resistance:100mΩMAX

耐电压: 3.Insulation Resistance:100MΩMIN 4.Withstanding voltage: 500V AC 5.Temp range for usage:-25℃~+75℃ Plastic Box Package/Tape and Reel Package

产品尺寸: 外形尺寸:14.5mm*14.75mm*1.85mm

产品简介:PUSH PUSH 复位/自锁/自弹 TF卡座支持热插拔


下载PDF文档
以下本系列共通的注释。
1.本产品示例图的外观、颜色,与实物有所差异,PCB板参考尺寸一致;
2.请使用1.6mm板厚的印刷电路板;
3.请以最小订购单位的N(整数)倍来订货;
4.受限于结构特性,请预防助焊剂渗入产品;
5.非标准卡可能造成本产品损坏。
1.水溶性助焊剂会使本产品腐蚀的可能,请避免使用;
2.给端子进行焊接时,如果在产品上施加压力,会有移位、变形及电特性劣化可能,请在使用中注意;
3.焊两次锡请在第一次焊接之后恢复到常温再进行。连续加热,会使塑胶变形&老化,端子松动&脱落及电特性降低的可能;
4.避免助焊剂渗入本产品,会使产品损坏、接触故障或动作不良;

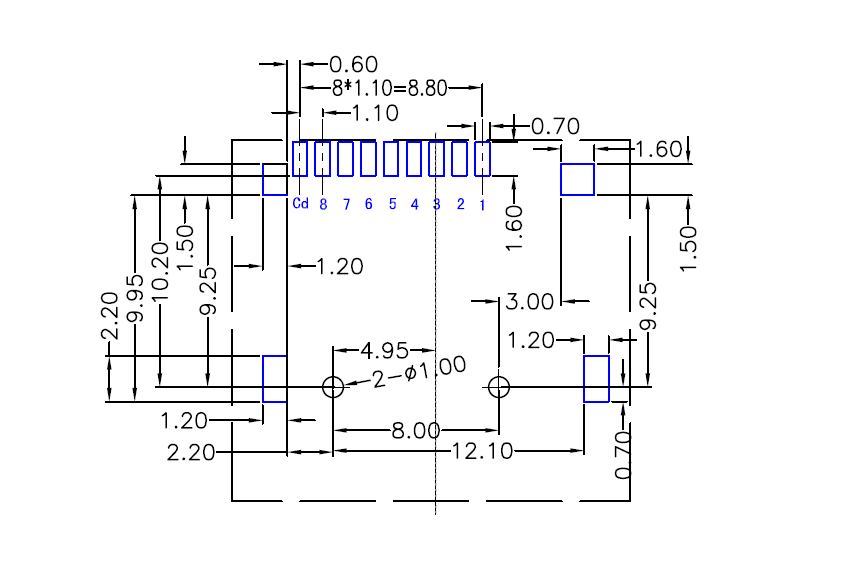

5.印刷电路板&安装孔位模式,请参照产品图中记载的推荐尺寸;
6.在整机组合安装工序中,请注意不要对产品施加外力;
7.在低电压条件下(DC1V以下)使用时,会有接触不良的可能。以直流电阻的负荷设计本产品,不可用于其他负荷;
  (电感性负荷、电容性负荷)
8.在使用、测试过程中,如果超过规定以上的操作力,产品有损坏的可能;
9.请在常温常湿[常溫25℃,濕度在50℃以內]、不受阳光照射、不含腐蚀气体的地方保存,自交货起6个月内为限度,请尽快使用。
